IchigoJamのプリント基板セットを組み立ててみました

会社で『IchigoJam』のプリント基板セットをもらったので、ハンダ付けして動かしてみました。

こどもパソコン『IchigoJam』

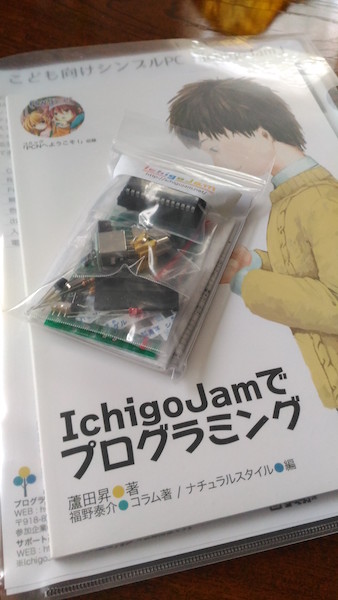

プリント基板セットの他に、プログラミングの本ももらいました。

f:id:i24appnet:20160904131020j:plain

hello002.stores.jp

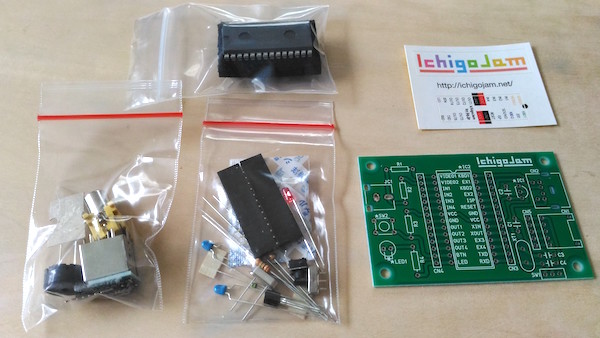

プリント基板セット

f:id:i24appnet:20160904131716j:plain

hello002.stores.jp

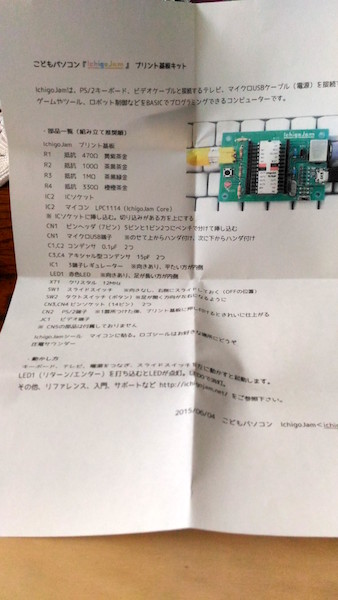

説明書

説明書はこの1枚。KidsVentureの教室を思い出しながら、組み立てました。

f:id:i24appnet:20160904131729j:plain

i24appnet.hateblo.jp

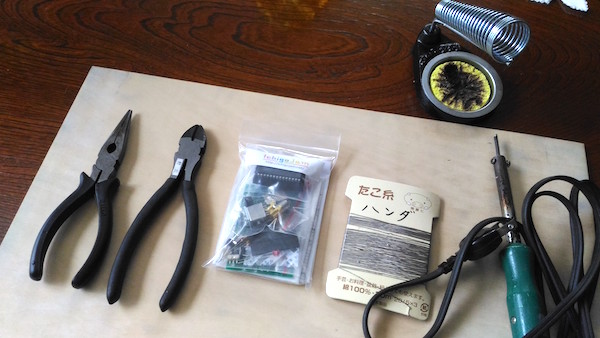

道具

  • ハンダゴテ(台があると便利)
  • ハンダ
  • ニッパー
  • ラジオペンチ
  • 板(ハンダが落ちても机が焦げないように)

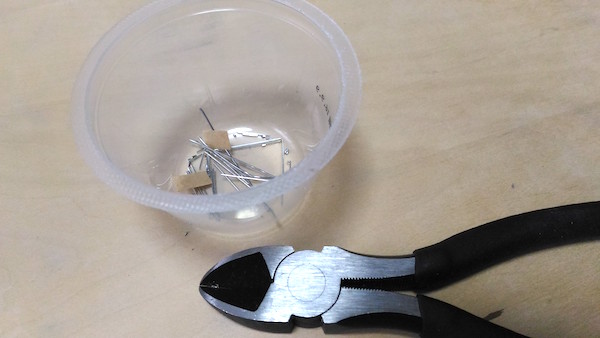

切れ端やクズを入れておくカップ等を用意しておくと、散らからなくて便利。KideVentureでは、紙コップを用意してました。

f:id:i24appnet:20160904131213j:plain f:id:i24appnet:20160904145054j:plain

ハンダ付け

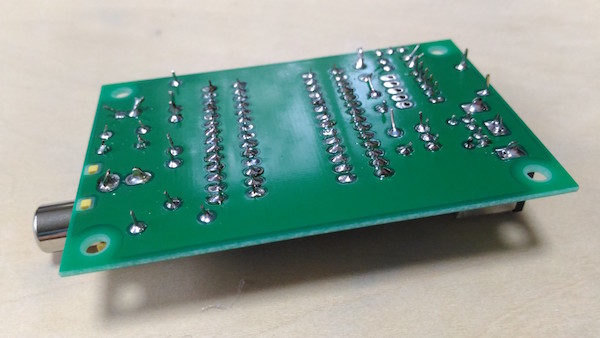

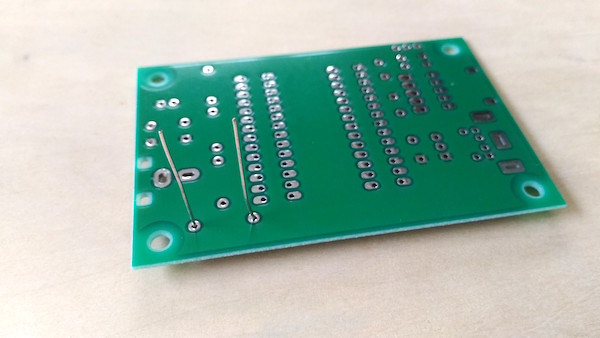

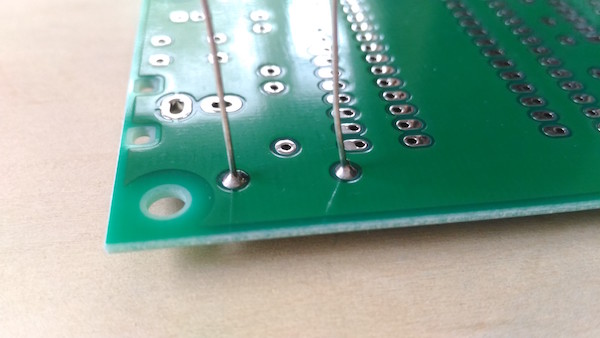

プリント基盤の穴に、抵抗の足を差し込んで、ジュッとハンダ付け。たくさんの部品を、もくもくとハンダ付け。(細かい作業でちょっと肩凝った)

f:id:i24appnet:20160904132449j:plain f:id:i24appnet:20160904132830j:plain f:id:i24appnet:20160904144528j:plain

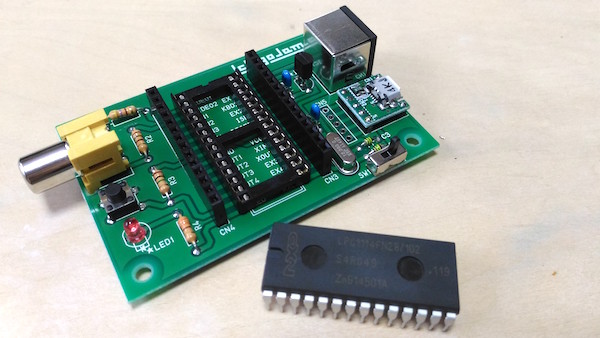

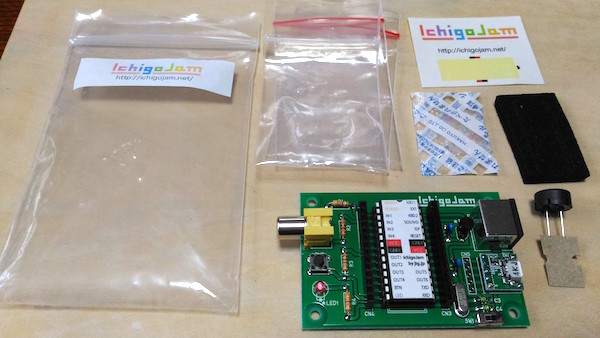

マイコンを差し込んで完成!

f:id:i24appnet:20160904145232j:plain f:id:i24appnet:20160904145615j:plain

Hello, IchigoJam!

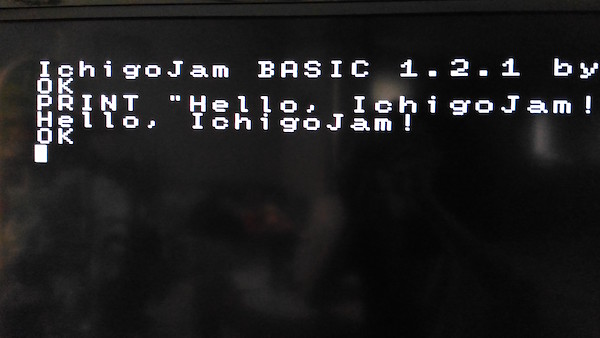

電源、テレビ、キーボードをIchigoJamにつないで、電源オン! よかったー、動いた―!

  • マイクロUSBケーブル(電源用。Androidスマホの充電ケーブルを使いました)
  • ビデオケーブル(テレビにつなぐ用。黄色の端子)
  • PS/2キーボード

f:id:i24appnet:20160904151535j:plain f:id:i24appnet:20160904151736j:plain
